Divu asu L-veida pozicionētāji

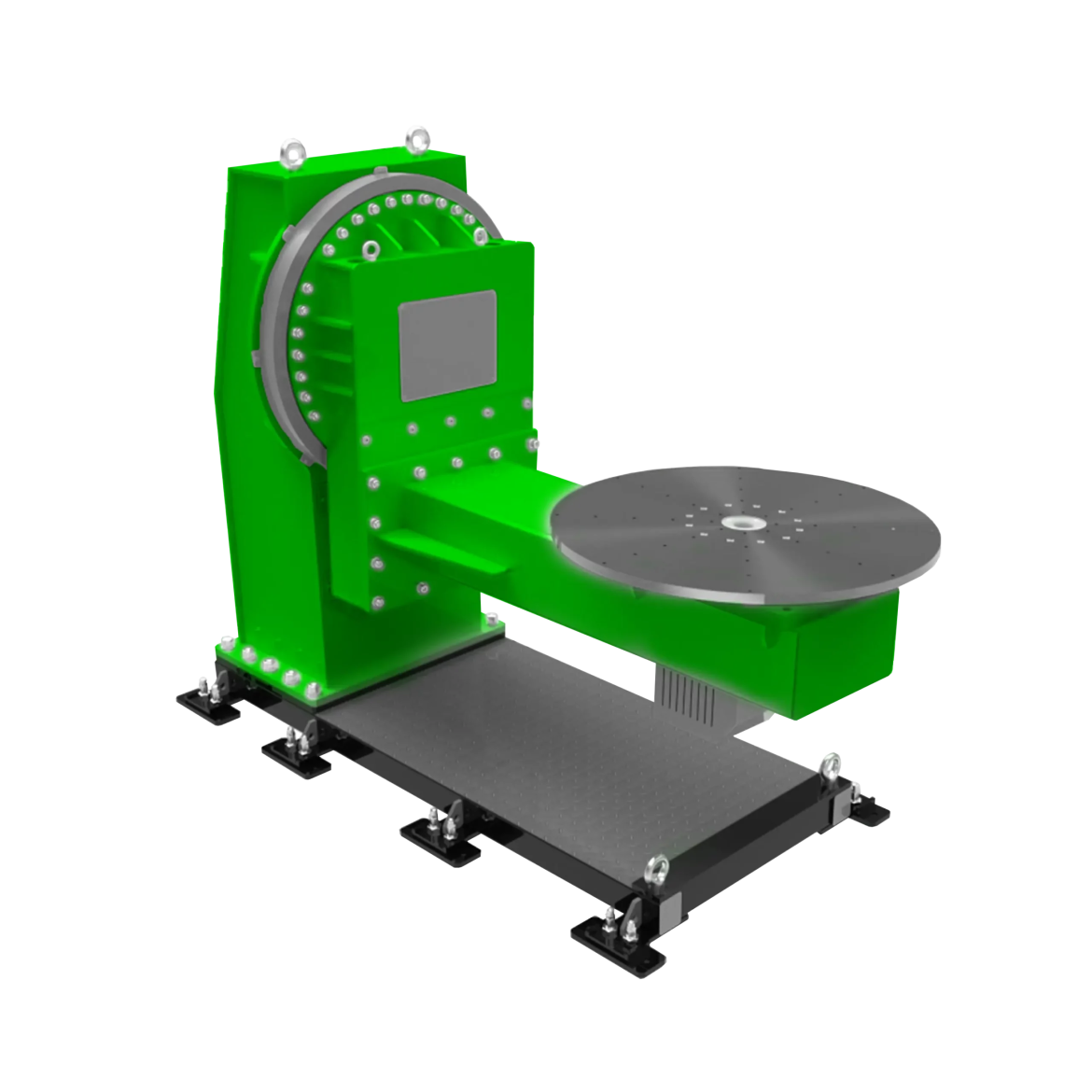

L2 sērijas divasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar pārlokāmo asi (±180°) un rotējošo asi (±360°), kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–2000 kg. Pieejami četri modeļi — L2-250-800, L2-500-800, L2-1000-1200 un L2-2000-1200 — ar 800 mm vai 1200 mm galda diametru atkarībā no kravnesības. Divasu konstrukcija ļauj veikt detaļu rotāciju divās plaknēs, nodrošinot piekļuvi metināšanas vietai no visām pusēm.

Specifikācija

Parametrs

L2-250-800

L2-500-800

L2-1000-1200

L2-2000-1200

Kravnesība (kg):

250

500

1000

2000

Galda diametrs (mm):

800

1200

Rotācijas ātrums (°/sek.) — pārlokāmā ass:

45,3

42

12,6

11,66

Rotācijas ātrums (°/sek.) — rotējošā ass:

76,43

67,8

42,7

24,48

Atkārtojamība (leņķa min):

±1,5

±1,8

Rotācijas leņķis (°):

Pārlokāmā ass: ±180° | Rotējošā ass: ±360°

Ekscentricitātes garums (mm):

≤200

≤250

≤150

Gravitācijas attālums (mm):

≤200

≤300

≤200

Reduktors RV — pārlokāmā ass:

100C—264,6

200C—281

160E—171

320E—185

Reduktors RV — rotējošā ass:

27C—157

50C—177

200C—281

160E—171

Kopējais redukcijas koeficients — pārlokāmā ass:

264,6

281

1029,06

1029,06

Kopējais redukcijas koeficients — rotējošā ass:

157

177

281

490,21

Servomotora jauda (kW) — pārlokāmā ass:

3,0

3,0

3,0

4,3

Servomotora jauda (kW) — rotējošā ass:

1,5

2,0

2,0

3,0
