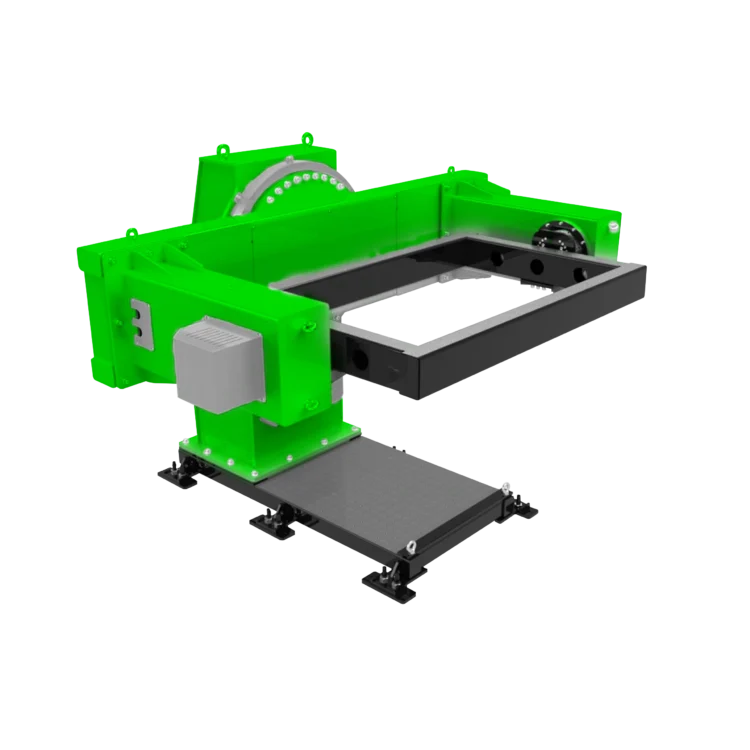

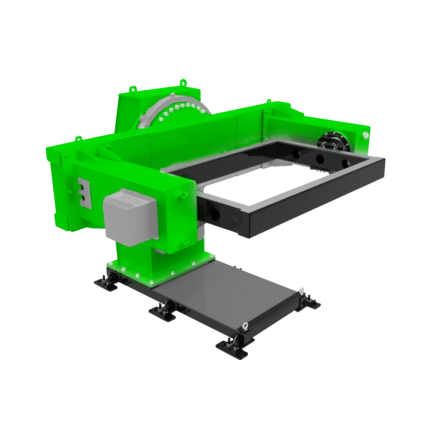

Divu asu LU-veida pozicionētāji

Parametrs

LU2-250-1800/800

LU2-500-1800/800

LU2-1000-1800/800

LU2-2000-1800/800

Kravnesība (kg):

250

500

1000

2000

Rāmja izmērs (mm):

1800×800

Rotācijas ātrums (°/sek.) — pārlokāmā ass:

42,7

12,5

12,5

11,66

Rotācijas ātrums (°/sek.) — rotējošā ass:

78

78

70

64,86

Atkārtojamība (leņķa min):

±1,5

±2,0

Rotācijas leņķis (°):

Pārlokāmā ass: ±180° | Rotējošā ass: ±360°

Ekscentricitātes garums (mm):

≤200

≤150

Gravitācijas attālums (mm):

≤100

Reduktors RV — pārlokāmā ass:

200C—281

160E—171

160E—171

320E—185

Reduktors RV — rotējošā ass:

40E—153

80E—153

160E—171

320E—185

Kopējais redukcijas koeficients — pārlokāmā ass:

281

951,19

951,19

1029,06

Kopējais redukcijas koeficients — rotējošā ass:

153

153

171

185

Servomotora jauda (kW) — pārlokāmā ass:

3,0

3,0

3,0

4,3

Servomotora jauda (kW) — rotējošā ass:

2,0

2,0

2,0

3,0
