Divu asu P-veida pozicionētāji

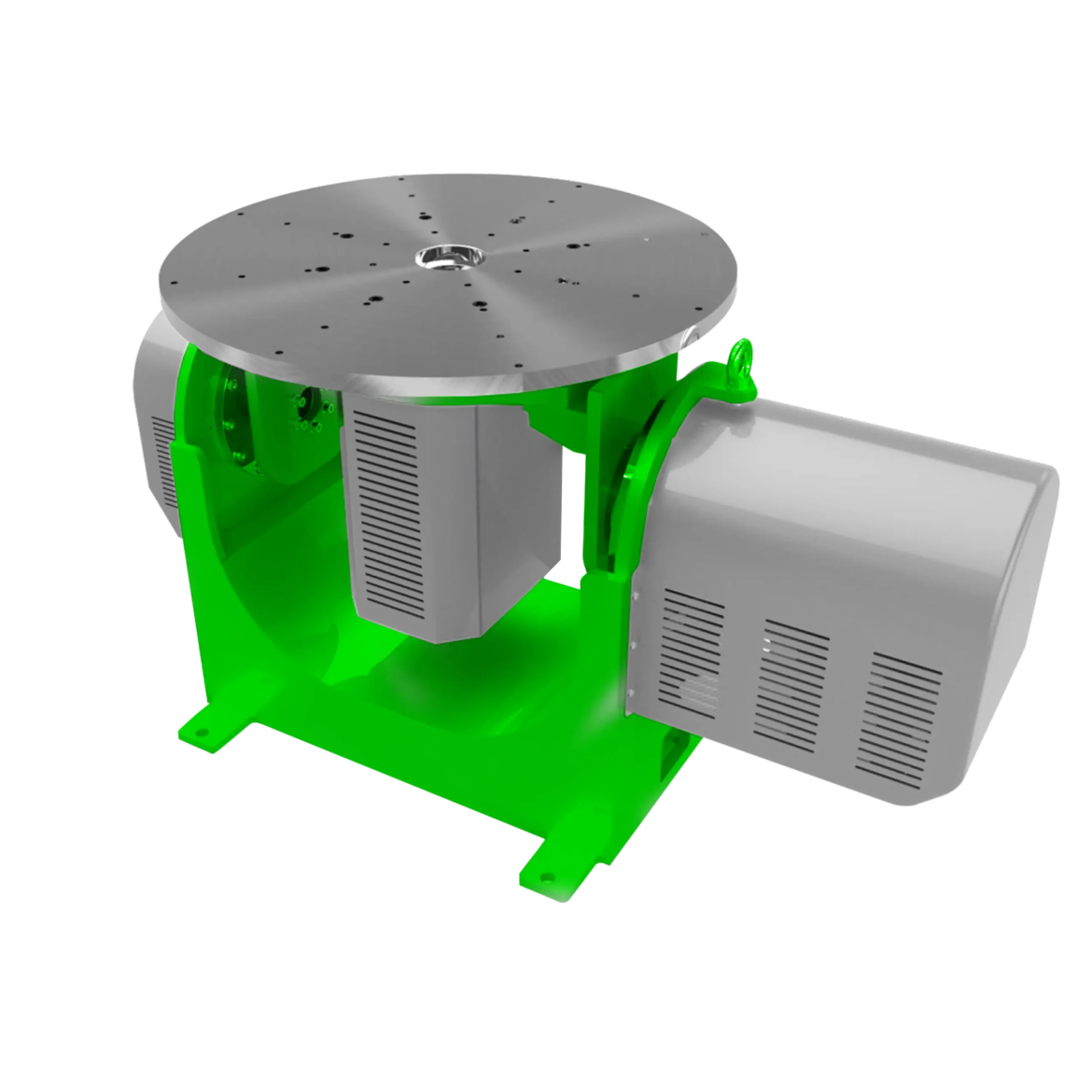

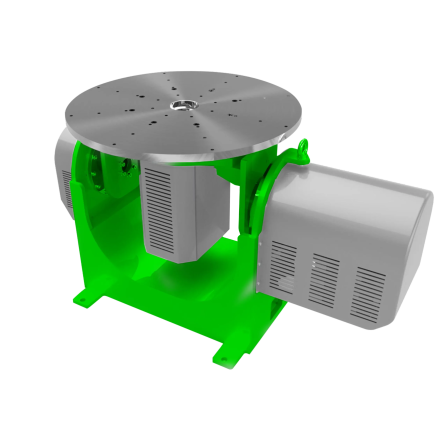

P2 sērijas divasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar pārlokāmo asi (±90°) un rotējošo asi (±360°), kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–500 kg. Pieejami divi modeļi — P2-250-800 un P2-500-800 — ar 800 mm galda diametru. Divasu konstrukcija ļauj veikt detaļu rotāciju divās plaknēs, nodrošinot piekļuvi metināšanas vietai no visām pusēm.

Specifikācija

Parametrs

P2-250-800

P2-500-800

Kravnesība (kg):

250

500

Galda diametrs (mm):

800

Rotācijas ātrums (°/sek.) — pārlokāmā ass:

78

45

Rotācijas ātrums (°/sek.) — rotējošā ass:

76,4

67,7

Atkārtojamība (leņķa min):

±1,5

Rotācijas leņķis (°):

Pārlokāmā ass: ±90° | Rotējošā ass: ±360°

Ekscentricitātes garums (mm):

≤100

Gravitācijas attālums (mm):

≤100

Reduktors RV — pārlokāmā ass:

40E—152

100C—264,6

Reduktors RV — rotējošā ass:

27C—157

50C—177

Kopējais redukcijas koeficients — pārlokāmā ass:

153

264,6

Kopējais redukcijas koeficients — rotējošā ass:

157

177

Servomotora jauda (kW) — pārlokāmā ass:

2,0

3,0

Servomotora jauda (kW) — rotējošā ass:

1,5

2,0
