Divu asu U-veida pozicionētāji

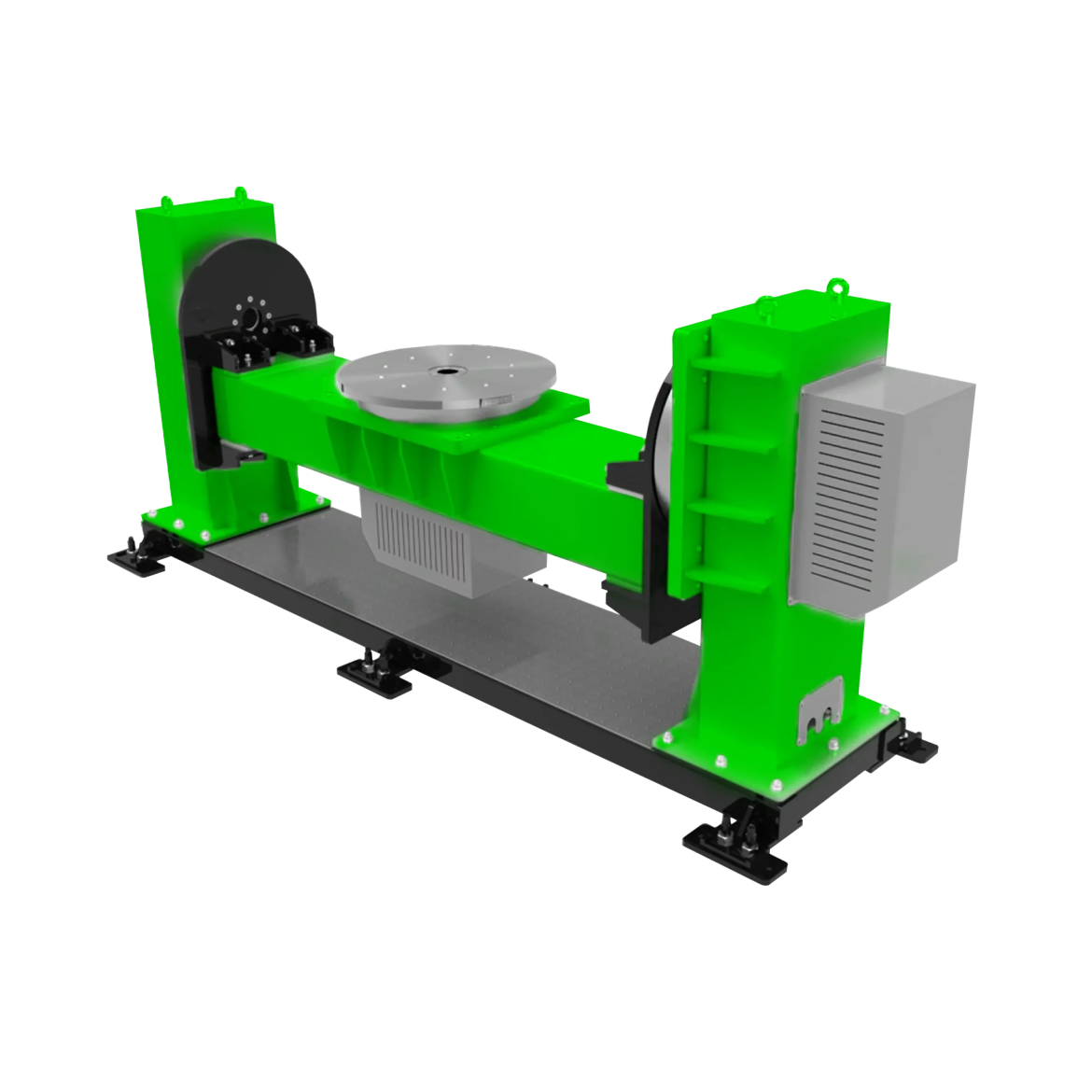

UT2 sērijas divasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar pārlokāmo asi (±90°) un rotējošo asi (±360°), kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–1000 kg. Pieejami seši modeļi — UT2-250-1200, UT2-500-1200, UT2-250-1400, UT2-500-1400, UT2-1000-1500 un UT2-1000-1600 — ar 1200 mm, 1400 mm, 1500 mm vai 1600 mm galda diametru atkarībā no konfigurācijas.

Specifikācija

Modelis	UT2-250-1200	UT2-500-1200	UT2-250-1400	UT2-500-1400	UT2-1000-1500	UT2-1000-1600
Kravnesība (kg):	250	500	250	500	1000	1000
Galda diametrs (mm):	1200		1400		1500	1600
Rotācijas ātrums (°/sek.) — pārlokāmā ass:	45			42
Rotācijas ātrums (°/sek.) — rotējošā ass:	67,7			42
Atkārtojamība (leņķa min):	±1,0		±1,5
Rotācijas leņķis (°):	Pārlokāmā ass: ±90° \| Rotējošā ass: ±360°
Ekscentricitātes garums (mm):	≤100
Gravitācijas attālums (mm):	≤200
Reduktors RV — pārlokāmā ass:	100C—264,6			200C—281
Reduktors RV — rotējošā ass:	27C—177	50C—177	27C—177	50C—177	200C—281	200C—281
Kopējais redukcijas koeficients — pārlokāmā ass:	264,6			281
Kopējais redukcijas koeficients — rotējošā ass:	157	177	157	177	281	281
Servomotora jauda (kW) — pārlokāmā ass:	3,0
Servomotora jauda (kW) — rotējošā ass:	1,5	2,0	1,5	2,0	3,0	3,0
