Trīs asu pozicionētāji

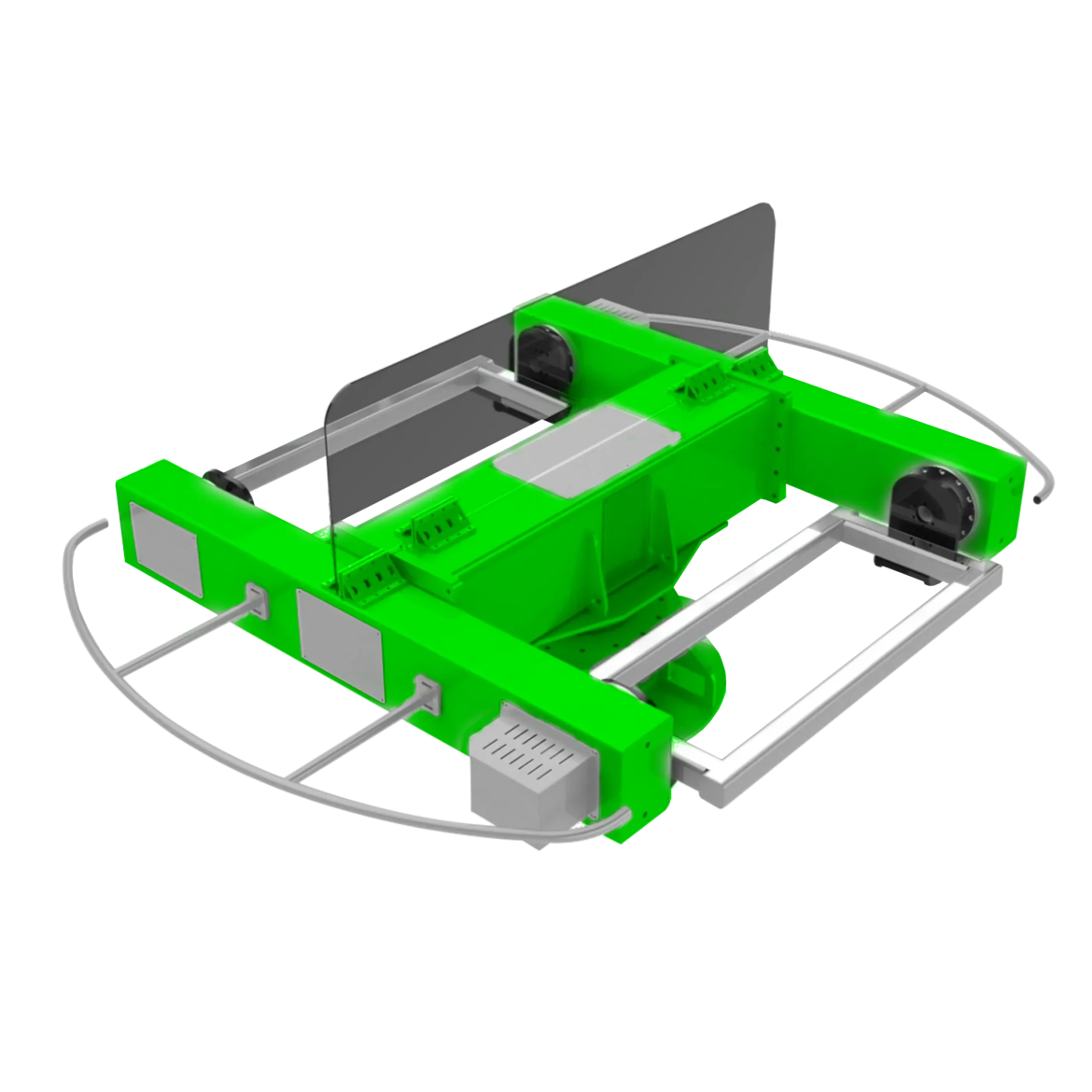

HRU3 sērijas trīsasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar pārlokāmo asi (±180°) un rotējošo asi (±360°), kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–1000 kg. Pieejami seši modeļi — HRU3-250-1800/800, HRU3-500-1800/800, HRU3-1000-1800/800, HRU3-250-2500/800, HRU3-500-2500/800 un HRU3-1000-2500/800 — ar 1800×800 mm vai 2500×800 mm rāmja izmēru atkarībā no konfigurācijas.

Specifikācija

Parametrs

HRU3-250-1800/800

HRU3-500-1800/800

HRU3-1000-1800/800

HRU3-250-2500/800

HRU3-500-2500/800

HRU3-1000-2500/800

Kravnesība (kg):

250

500

1000

250

500

1000

Rāmja izmērs (mm):

1800×800

2500×800

Rotācijas ātrums (°/sek.) — pārlokāmā ass:

78

78

74,5

78

78

74,5

Rotācijas ātrums (°/sek.) — rotējošā ass:

42

24,48

11,66

42

24,48

11,6

Atkārtojamība (leņķa min):

±1,5

±1,8

±1,8

±1,5

±1,8

±1,8

Rotācijas leņķis (°):

Pārlokāmā ass: ±180° | Rotējošā ass: ±360°

Ekscentricitātes garums (mm):

≤100

Gravitācijas attālums (mm):

≤150

Reduktors RV — pārlokāmā ass:

40E—153

80E—153

110E—161

40E—153

80E—153

110E—161

Reduktors RV — rotējošā ass:

200C—281

320C—202,36

320E—185

200C—281

320C—202,36

320E—185

Kopējais redukcijas koeficients — pārlokāmā ass:

153

153

161

153

153

161

Kopējais redukcijas koeficients — rotējošā ass:

281

202,36

1029,06

281

202,36

1029,06

Servomotora jauda (kW) — pārlokāmā ass:

1,5

3,0

3,0

1,5

2,0

3,0

Servomotora jauda (kW) — rotējošā ass:

3,0

4,3

4,3

3,0

4,3

4,3
