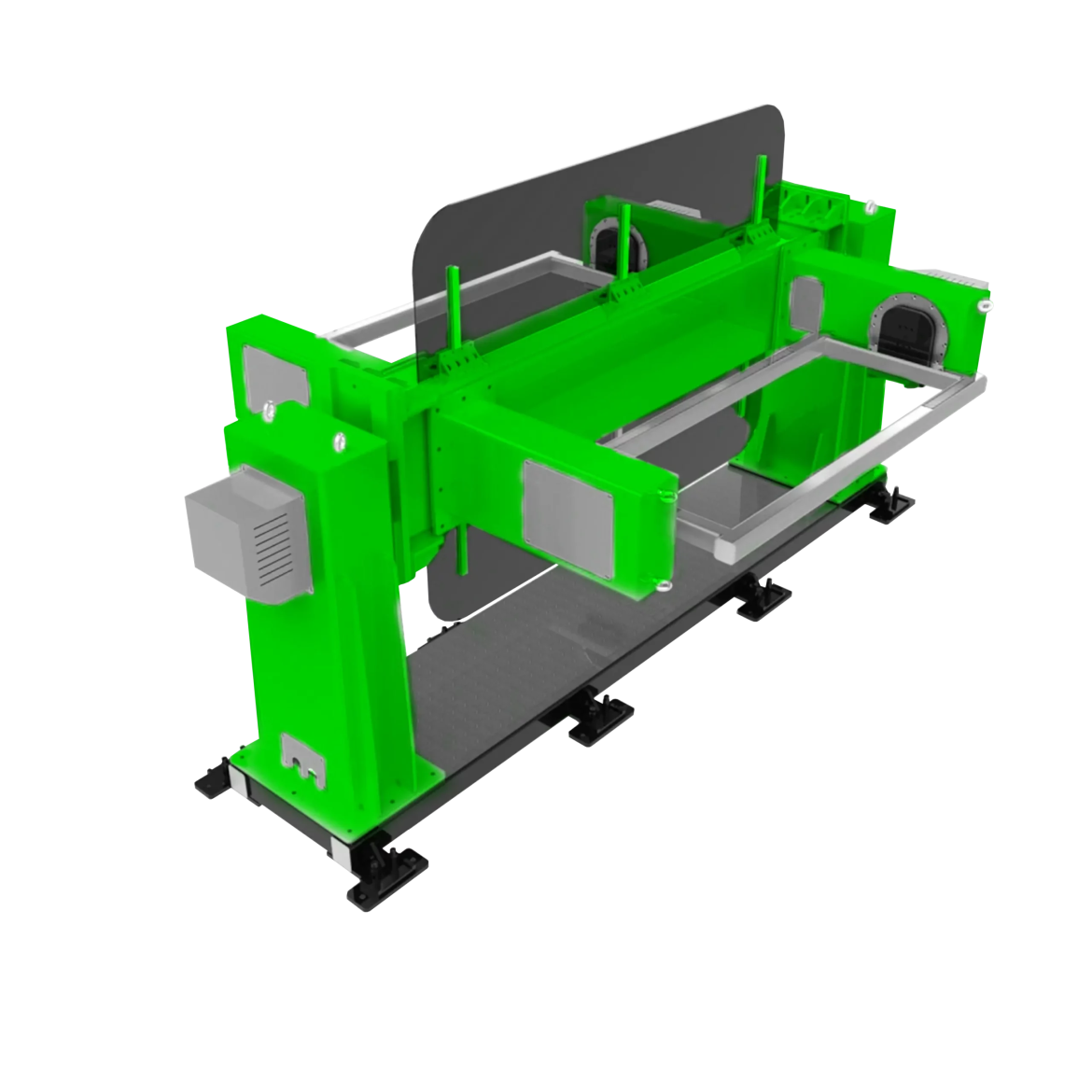

Trīsasu U-veida pozicionētāji

U3 sērijas trīsasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar pārlokāmo asi (±180°) un rotējošo asi (±360°), kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–1000 kg. Pieejami seši modeļi — U3-250-1800/800, U3-500-1800/800, U3-1000-1800/800, U3-250-2500/800, U3-500-2500/800 un U3-1000-2500/800 — ar 1800×800 mm vai 2500×800 mm rāmja izmēru atkarībā no konfigurācijas.

Specifikācija

Modelis	U3-250-1800/800	U3-500-1800/800	U3-1000-1800/800	U3-250-2500/800	U3-500-2500/800	U3-1000-2500/800
Kravnesība (kg):	250	500	1000	250	500	1000
Rāmja izmērs (mm):	1800×800			2500×800
Rotācijas ātrums (°/sek.) — pārlokāmā ass:	64	64	22,63	64	64	22,63
Rotācijas ātrums (°/sek.) — rotējošā ass:	78	78	70	78	78	70
Atkārtojamība (leņķa min):	±1,5
Rotācijas leņķis (°):	Pārlokāmā ass: ±180° \| Rotējošā ass: ±360°
Ekscentricitātes garums (mm):	≤100
Gravitācijas attālums (mm):	≤150
Reduktors RV — pārlokāmā ass:	320E—185
Reduktors RV — rotējošā ass:	40E—153	80E—153	160E—153	40E—153	80E—153	160E—153
Kopējais redukcijas koeficients — pārlokāmā ass:	185	185	530,34	185	185	530,34
Kopējais redukcijas koeficients — rotējošā ass:	153	153	171	153	153	171
Servomotora jauda (kW) — pārlokāmā ass:	3,0
Servomotora jauda (kW) — rotējošā ass:	1,5	1,5	3,0	1,5	1,5	3,0
