Vienas ass L-veida pozicionieri

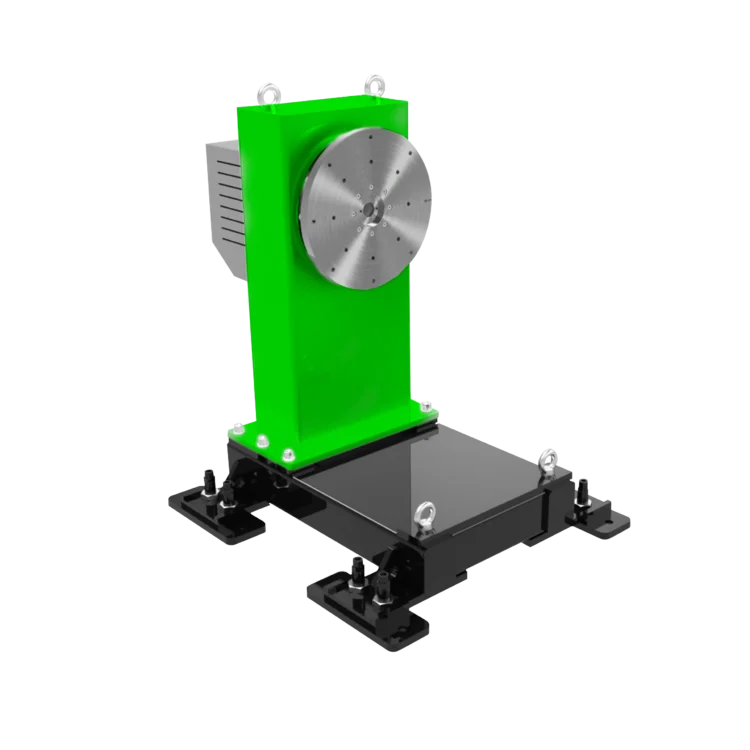

L1 sērijas vienasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar ±360° rotāciju, kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–2000 kg. Pieejami četri modeļi — L1-250-400, L1-500-400, L1-1000-800 un L1-2000-800 — ar 400 mm vai 800 mm galda diametru atkarībā no kravnesības.

Specifikācija

Parametrs

L1-250-400

L1-500-400

L1-1000-800

L1-2000-800

Kravnesība (kg):

250

500

1000

2000

Galda diametrs (mm):

400

800

Rotācijas ātrums (°/sek.):

67,7

45

12,6

11,66

Atkārtojamība (leņķa min):

±1,0

±1,8

Rotācijas leņķis (°):

±360

Ekscentricitātes garums (mm):

≤150

≤100

Gravitācijas attālums (mm):

≤150

≤100

Reduktors RV:

27C—177

100C—264,6

160E—171

320E—185

Kopējais redukcijas koeficients:

177

264,6

951,19

1029,06

Servomotora jauda (kW):

1,5

3,0

3,0

4,3
