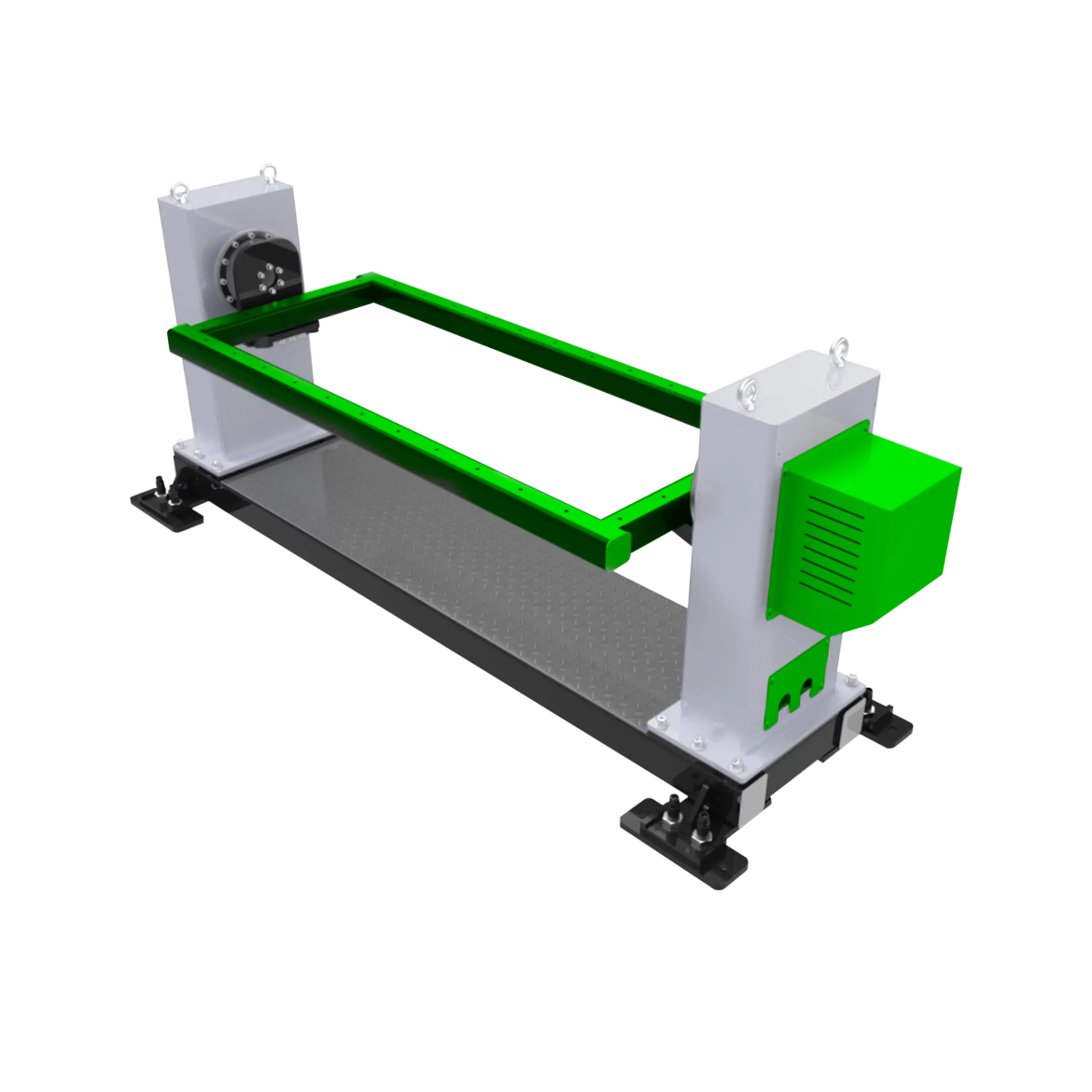

Vienas ass U-veida pozicionieri

U1 sērijas vienasu pozicionieri ir metināšanas pozicionēšanas iekārtas ar ±360° rotāciju, kas paredzētas detaļu novietošanai optimālā metināšanas pozīcijā. Kravnesība: 250–3000 kg. Pieejami astoņi modeļi ar diviem rāmja izmēriem — 1800×800 mm, 2500×800 mm un 3000×800 mm — atkarībā no kravnesības. Iekārtas augstums no ass centra līdz pamatnei: 650 mm (mazākiem modeļiem) vai 950 mm (lielākiem modeļiem).

Specifikācija

Parametrs	U1-250-1800/800	U1-500-1800/800	U1-1000-1800/800	U1-250-2500/800	U1-500-2500/800	U1-1000-2500/800	U1-2000-3000/800	U1-3000-3000/800
Kravnesība (kg):	250	500	1000	250	500	1000	2000	3000
Augstums (no ass centra līdz pamatnei) (mm):	650			950
Rāmja izmērs (mm):	1800×800			2500×800			3000×800
Rotācijas ātrums (°/sek.):	78	78	74	78	78	74	64,5	22,63
Atkārtojamība (leņķa min):	±1,0	±1,0	±1,2	±1,0	±1,0	±1,2	±1,2	±1,8
Rotācijas leņķis:	±360°
Ekscentricitātes garums:	≤150 mm	≤100 mm	≤150 mm	≤100 mm	≤100 mm	≤80 mm	≤100 mm	≤80 mm
Gravitācijas attālums (mm):	≤300	≤200	≤300	≤200	≤200	≤150	≤150	≤150
Reduktors RV:	40E-153	80E-153	110E-161	40E-153	80E-153	110E-161	320E-185	320E-185
Kopējais redukcijas koeficients:	153	153	161	153	153	161	185	530,34
Servomotora jauda (kW):	1,5	2,0	3,0	1,5	2,0	3,0	3,0	4,3
