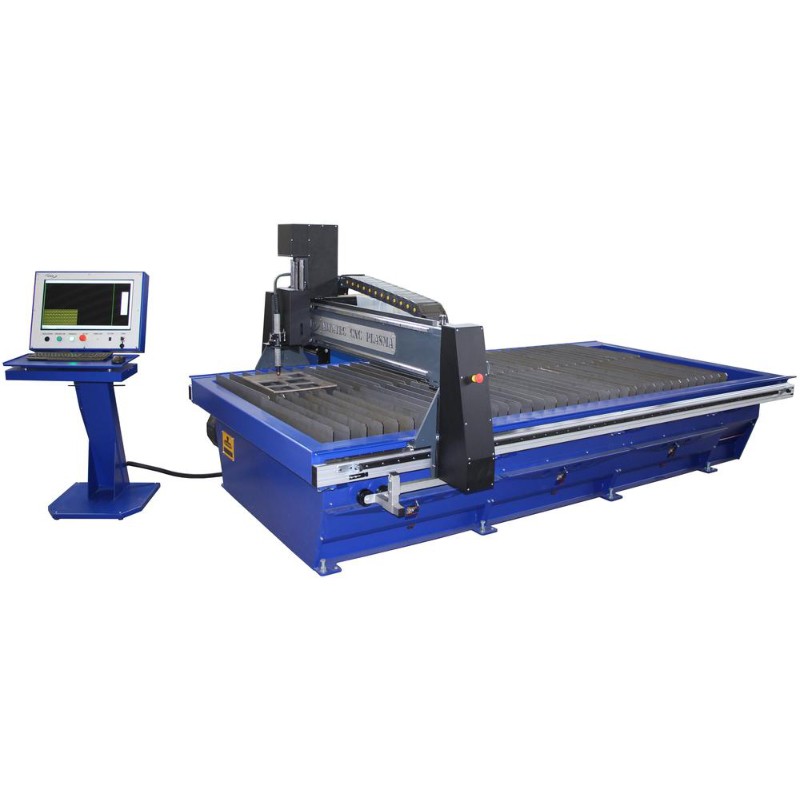

ALFATEC CNC 1.5x3m PROFI - Griešanas mašīna

ALFATEC CNC plazmas un gāzes griešanas mašīna 1,5x3m, iekārta ar CNC vadību. PROFI ir aprīkots ar sekciju gaisa nosūkšanas sistēmu. Metālapstrādes darba galds tiek pielietots precīzai metāla griešanai biezumā līdz 25 mm ar plazmas griešanas tehnoloģiju. CNC kontrolieris CutComp® ar Windows® operētājsistēmu. Griešanas portālu raksturo augsta kvalitāte, stabila konstrukcija.

Specifikācija

PROFI ir aprīkots ar sekciju gaisa nosūkšanas sistēmu.

Griešanas portālu raksturo augsta kvalitāte, stabila konstrukcija. Kaitīgo produktu ekstrakcijas metode tiek atrisināta, izmantojot sekciju gaisa nosūkšanas tehnoloģiju (neatkarīgām sekcijām un atloku pneimatisko vārstu atvēršana) ar augstu ekstraktēšanas efektivitāti.
Darba zona ir 1500x3000 mm. X,Y,Z asu kustības tiek realizētas, izmantojot 4 spēcīgus dzinējus, kurus papildina planetārie pārnesumi, apvienojumā ar precīzām lineārajām vadlīnījām un slīpiem zobstieņiem. Visas asis ir aprīkotas ar drošības gala slēdžiem.Viss dizains ir izstrādāts, uzsverot vienkāršu apkopi un vienkāršu, intuitīvu darbību.

Griešanas portāls galvenokārt ir paredzēts materiāla griešanai ar plazmas tehnoloģiju, bet to var papildināt, piemēram - ar gāzes griešanas sistēmu vai papildināt ar cauruļu griešanas iekārtu. Sistēma ir aprīkota ar adaptīvo degļa augstuma kontroli pār materiālu, kas ir aktīvs griešanas procesā. THC atkarībā no metāla biezuma, automātiski pozicionē „caursišanu” un griešanas optimālo augstumu, kas vienlaicīgi arī paildzina dilstošo detaļu darbības laiku. Neatņemama sastāvdaļa ir droša degļa piestiprināšana ar speciālu turētāju, kas aizsargā degli pret tā mehāniskajiem bojājumiem. Izmantojot regulēšanas skrūvi, var koriģēt degļa leņķisko rotāciju pret sadalīto materiālu.

Efektīvais griešanas platums X-ass	1500 mm
Efektīvais griešanas garums Y-ass	3000 mm
Maks. griešanas ātrums	20000 mm/min
Pozicionēšanas precizitāte	±0.1 mm
Pārvietošanas precizitāte	±0.1 mm
Kvalitatīvs griezums*	25 mm

(*) Atkarīgs no izvēlētā plazmas avota.

CNC iekārtas darbības nodrošinājums:

Temperatūra	5-35 ℃
Relatīvais mitrums	<90 %
Spriegums: CNC kontrolieris Plazmas avots	230V±10% / AC 50-60Hz 380V±10% / AC 50-60Hz
Kopējais elektroenerģijas patēriņš	2,2 kW

Galdu ieteicams aprīkot ar: PEGAS PLASMA CNC 60, 101, 121 plazmas strāvas avotiem, atbilstoši nepieciešamā griežamā materiāla biezuma.
Pēc klienta pieprasījuma mēs varam integrēt citu ražotāju plazmas strāvas avotu sistēmas.

Funkcijas

CNC iekārtas vadība:
Ierīce ietver ergonomiski konstruētu vadības paneli, kas aprīkots ar augstas izšķirtspējas monitoru ar 24 collu izmēru (pēc izvēles ar skārienekrānu), lai nodrošinātu maksimālu komfortu lietotājam.
Degļa pozīcījas precīzai noteikšanai iekārta ir aprīkota ar lāzera punkta rādītāju.
CutComp® vadības programma ir vadības sistēmas programmatūras daļa, kas paredzēta, lai nodrošinātu saskarni starp visu mašīnas sistēmu un operatoru. Programma darbojas operētājsistēmā Windows® XP/7/8/10. Operators kontrolē ierīci, izmantojot bezvadu tastatūru un peli. Lietotāja interfeiss ir ļoti ērts un intuitīvs ar plašu procesu optimizācijas iespēju klāstu.
ALFATEC mašīnu var integrēt (izmantojot WIFI vai kabeli) datora tīklā un, piemēram, koplietot galvenos (DXF, DWG) failus vai attālināti un diagnosticēt visas sistēmas darbību.

1. Galvenā izvēlne, 2. Mašīnas vadība, 3. Informācijas josla, 4. Galda laukuma robeža, 5. Tāfeles kontūra, 6. Grafika, 7. Instrumenta pašreizējā pozīcija, 8. Instrumenta atiešanas pozīcija, 9. Instrumenta tīrīšanas pozīcija, 10. X ass lineāls, 11. Y ass lineāls.

CAD/CAM, NEST programmnodrošinājums:
WRYKRYS® - Programmnodrošinājums sevī ietver visas plazmas vai gāzes griešanai nepieciešamās funkcijas:
CAD funkcijas – detaļu zīmēšana, labošana.
DXF, DWG failu imports un apstrāde
NESTING - detaļu izkārtojuma uz loksnes.

Mūsu iekārtas priekšrocības:
- Ātri pieejams tehniskais atbalsts.
- Pastāvīgi pieejami visi plazmas iekārtai nepieciešamie izejmateriāli.
- Ērts un intuitīvi saprotams CNC vadības interfeiss.
- Sastādīta galveno sagatavju bibliotēka ļauj operatoram īsā laikā izveidot programmu,
nepieciešamo detaļu griešanai bez inženiertehniskā personāla palīdzības.

Ražots: Čehĳas Republikā
Sertifikāts - ISO:9001
